总体情况

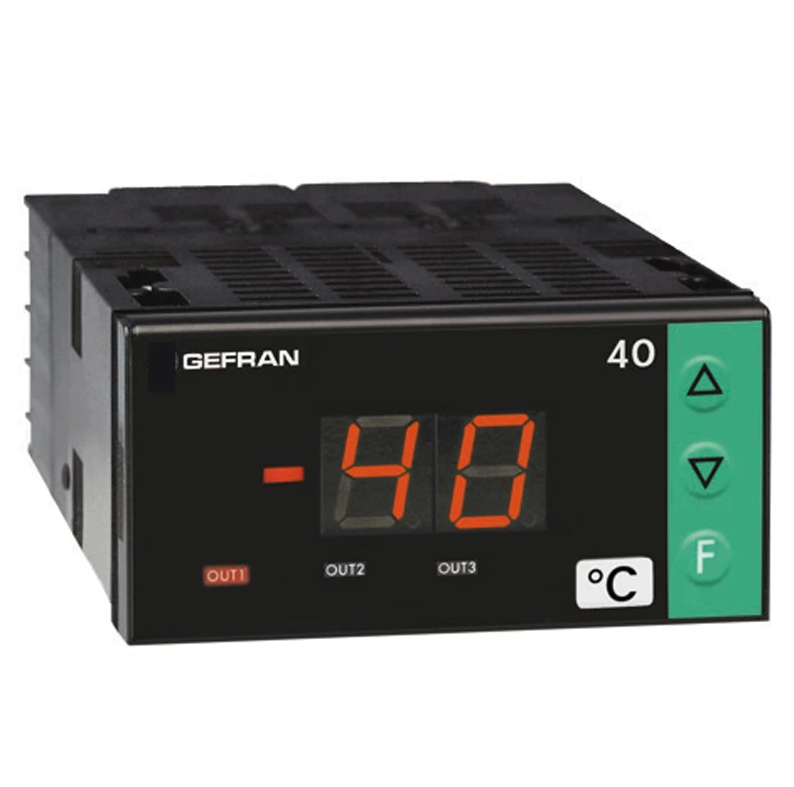

微处理器指示器，采用表面贴装技术制造，尺寸为72×36。通过Lexan膜面板提供IP65防护，配备3个键，一个2、3、4数位显示屏。可接收多种传感器的输入信号： J、K、R、S、T、B、E、N、L GOST、U、G、D、C型热电偶、Pt100、Pt100J（日本标准）电阻温度计、2/3线PTC和NTC热敏电阻，线性输入0到60/12至60mV、0至20/4至20mA、0至10/2至10/0至5/1至5/0至1/0、2至1V。可通过面板按键和正确的输入触点进行选择。需要外置分流器或适配器。数字输入(24Vdc/4mA)可用于重置、保持、闪烁、峰值处理或释放锁存器。仪器最多提供3个输出，可以是机械继电器(5A/250V)或逻辑输出（0至11Vdc）。作为输出3的替代，可提供4至20mA输出（最大150欧姆），用于重传测得的输入信号或数字输入(24Vdc/4mA)，可用于复位、保持、闪光、峰值处理或释放闩锁。最后，可安装三端双向可控硅开关元件（替代其他两个继电器输出），可驱动最大220V、2.5A的电阻负载。通过按照功能模块对参数进行分组（CFG用于警报滞后，Inp用于输入，Out用于输出)以及一个精简的数据输入菜单，简化了仪器编程。连接电缆和在Windows菜单指南程序组成的PC编程套件可以进一步简化配置（参见数据表cod 80021）。一个可配置的个人软件保护代码（密码保护）可用于限制编辑和显示配置参数的级别。
